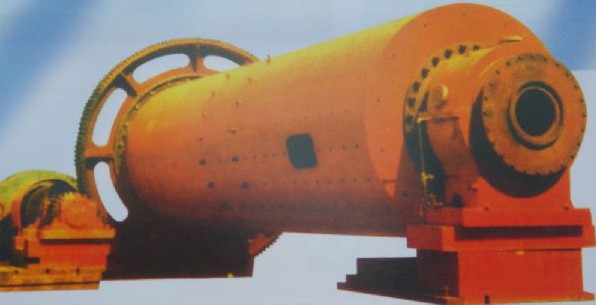

風掃煤磨

發布時間：2023-11-29人氣：132

風掃煤磨是水泥廠的主要設備，用于烘干兼粉磨煤粉。設備主要有進料裝置、主軸承、回轉部分、傳動裝置、出料裝置、高壓起動裝置及潤滑系統組成。

原煤經喂料設備由進料裝置進入磨內，熱風由進風管進入磨內，隨著磨機筒體的旋轉，煤與熱風在磨內進行熱交換，煤在磨內被粉碎和研磨，在煤被研磨的同時，細粉被通過磨內的熱風，經由磨機的出料裝置帶出磨機。

風掃煤磨結構合理，粉磨效率高，是煤粉制備的理想設備。

風掃煤磨性能參數表

規格	生產能力（t/h）	筒體轉速（t/min）	傳動形式	電動機		減速機		重量	備注
規格	生產能力（t/h）	筒體轉速（t/min）	傳動形式	型號	功率	型號	速比	重量	備注
?2.2×3	5-6	22	邊緣	YR355M-8	185	ZD50	5	37
?2.2×4.4	8-9	22	邊緣	YR355-6	220	ZDH50	6.3	46
?2.4×4.75	14	20.4	邊緣	YR400-8	280	ZD60	4.5	54
?2.4×（4+2）	10-12	20.2	邊緣	YRKK450-8	250	ZDY355	4.5	59
?2.4×（4.5+2）	16-17	20.4	邊緣	YR4005-8	280	JDX-450	4.5	76
?2.6×（4.8+2）	9-10	20	邊緣	YRKK5002-8	400	RZD75	4.5	91
?2.6×（5.52+2.25）	13-14	19.7	邊緣	YRKK500-8	400	ZDY400-4.5-11	4.5	98
?2.8×（5+3）	8-10	18.9	邊緣	JRQ1512-10	480	MCD-70	3.55	107
?3×9	18-20	18.3	邊緣	YBKK560-8	630	MBY560	5	124
?3.2×9.5	28	17	邊緣	YR800-8/1180	800	NFM710	6.3	140
?3.4×（5.25+2.8）	30	17.47	邊緣	YR56-6	900	JDX-800	7.157	169	不含主傳動
?3.8×（7.25+3.5）	41-43	16.7	邊緣	YR630-8	1400	MBY800	5.6	220
?3.95×（7.5+3）	45-50	17	邊緣	YRKK800-8	1600	MBY1000	5.6	245
?4×（8+3.5）	48-52	17	邊緣	YRKK900-8	1800	MBYB1000	5.6	250
